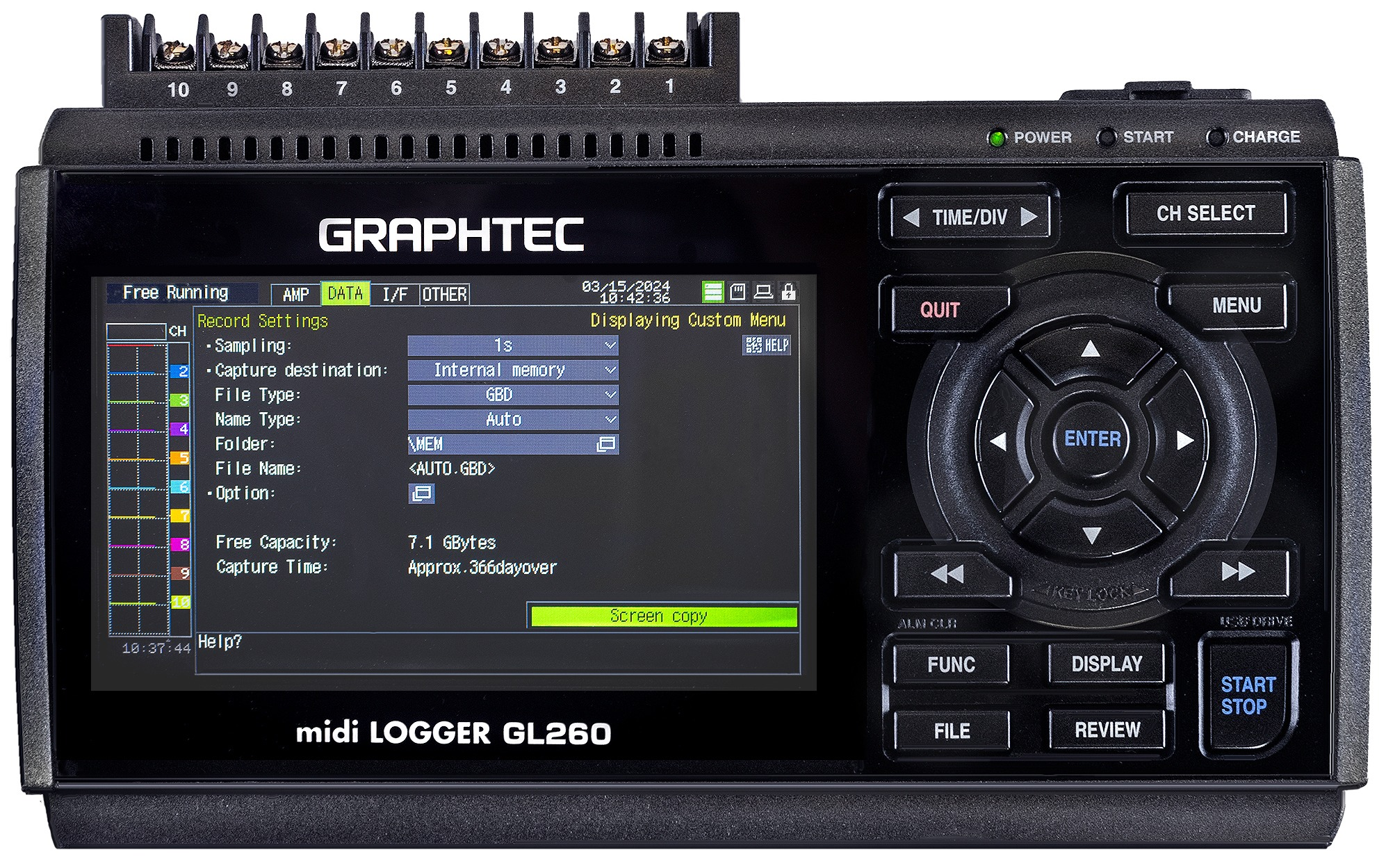

Graphtec GL260 là data logger 10 kênh dùng để ghi dữ liệu nhiệt độ, điện áp, độ ẩm và tín hiệu analog trong các ứng dụng R&D, kiểm tra môi trường và test sản phẩm. GL260 hỗ trợ tốc độ lấy mẫu lên đến 10 ms, bộ nhớ flash 8GB và giao tiếp USB, LAN hoặc WLAN để giám sát từ xa. GL260 là phiên bản kế tiếp của GL240 với các cải thiện mạnh mẽ khả năng sao lưu dữ liệu, bổ sung chức năng G-REMOTE, nâng cao tính toán liên kênh và tăng độ ổn định. GL260 được tối ưu hóa cho khả năng sử dụng và giám sát từ xa tốt hơn.
Thiết bị được sử dụng rộng rãi trong:
Sản xuất công nghiệp
Kiểm tra chất lượng (QA/QC)
Nghiên cứu & phát triển (R&D)
👉 Nếu bạn cần ghi dữ liệu ổn định trong thời gian dài hoặc đo nhiều điểm cùng lúc, GL260 là một lựa chọn tối ưu về chi phí và hiệu năng.
GL260 là phiên bản nâng cấp và thay thế của GL240. Xem thêm về GL240 tại đây!
GL260 Graphtec giải quyết bài toán gì?
Trong thực tế, kỹ sư thường gặp các vấn đề:
cần đo nhiều điểm nhiệt độ/ điện áp cùng lúc
dữ liệu không ổn định khi đo dài hạn
khó tổng hợp dữ liệu từ nhiều sensor
Xem dữ liệu “real-time” để phát hiện điểm nhiệt độ/ điện áp thay đổi bất thường
GL260 giúp:
ghi dữ liệu liên tục trong nhiều ngày
đồng bộ nhiều kênh đo
xuất dữ liệu dễ dàng để phân tích
xem dữ liệu theo thời gian thựcTính năng nổi bật của GL260
10 kênh đo analog độc lập
Hỗ trợ nhiều loại tín hiệu:
Thermocouple (K, J, T…)
Điện áp DC
Độ chính xác cao, phù hợp đo kiểm kỹ thuật

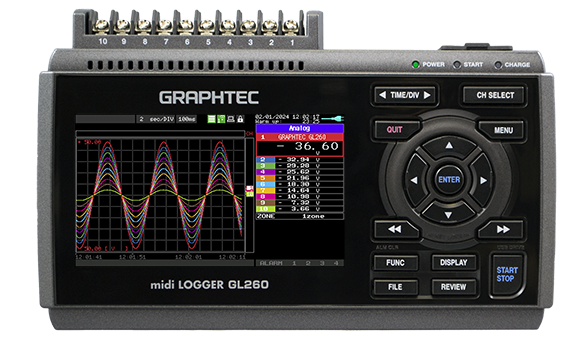

Hiển thị dạng sóng trực tiếp trên màn hình LCD
Lưu dữ liệu vào:
bộ nhớ trong
USB flash
Kết nối PC để phân tích dữ liệu
Thiết kế nhỏ gọn, dễ triển khai tại hiện trường
Điểm mạnh: Ổn định – dễ dùng – phù hợp nhiều bài toán đo thực tế
Ứng dụng thực tế của GL260 Graphtec
🔹 Giám sát nhiệt độ trong sản xuất
lò nung
dây chuyền gia nhiệt
hệ thống HVAC
🔹 Kiểm tra và test điện – điện tử
đo điện áp nhiều điểm
kiểm tra tín hiệu trên PCB
🔹 Phòng lab & R&D
ghi dữ liệu thí nghiệm theo thời gian
phân tích biến thiên nhiệt độ
🔹 Giám sát môi trường
nhiệt độ – độ ẩm
kho lưu trữ, phòng sạch
Khi nào nên chọn GL260?
Phù hợp khi:
cần đo ≤ 10 kênh
hệ thống nhỏ – trung bình
cần thiết bị dễ sử dụng
Không phù hợp nếu:
cần đo hàng chục – hàng trăm kênh
→ nên chọn model cao hơn như GL860
Kinh nghiệm chọn Data Logger
Khi chọn thiết bị ghi dữ liệu, cần lưu ý:
số lượng kênh đo
loại tín hiệu cần đo
thời gian ghi dữ liệu
khả năng lưu trữ & xuất dữ liệu
GL260 phù hợp cho:
nhu cầu đo cơ bản đến trung bình
triển khai nhanh, chi phí hợp lý
Các Data logger Graphtec phổ biến:
Câu hỏi thường gặp cho GL260
Có thể sử dụng cặp nhiệt điện để hiển thị hai chữ số thập phân không?Phạm vi đo của cặp nhiệt điện có độ phân giải tối thiểu là 0,1°C và không thể thay đổi thành hai chữ số thập phân.Có yêu cầu nào về độ chính xác đo trong mỗi phạm vi đo không?
Môi trường hoạt động: 23°C±5°C
Thời gian chạy thử của thiết bị chính: 30 phút trở lên sau khi bật nguồn
Cài đặt bộ lọc: Bật (10)
Khoảng thời gian lấy mẫu: 1s/10ch
Khác: Nối đất
Có thể đo dòng điện (4-20mA) không?
Để đo dòng điện không đổi ở đầu ra của thiết bị, cần sử dụng điện trở shunt để chuyển đổi điện áp. Trong trường hợp 4-20 mA, điện trở shunt 250 Ω có thể chuyển đổi điện áp thành 1-5 V, đây là phạm vi đo khả dụng của thiết bị này. Do đó, bạn nên sử dụng thiết bị theo cài đặt này.
Nếu đầu ra của thiết bị không phải là dòng điện không đổi, thì không thể đo dòng điện bằng điện trở shunt. Trong trường hợp này, bạn cần sử dụng đồng hồ kẹp hoặc thiết bị tương tự để chuyển đổi điện áp trước khi đo.
Nếu bạn cần điện trở shunt 250Ω (B-551), bạn có thể mua thêm bằng cách liên hệ với nhà phân phối Graphtec tại đây.
Có thể đo dòng điện xoay chiều không?
òng điện xoay chiều có thể được đo bằng các phương pháp sau:
Sử dụng đồng hồ kẹp có bán sẵn trên thị trường
Sử dụng đồng hồ kẹp có đầu ra analog và kết nối nó với đầu vào analog của bộ khuếch đại.
Để biết chi tiết về phương pháp kết nối, hãy tham khảo mục “2.5 Phương pháp kết nối cáp đầu vào tín hiệu” trong Sổ tay vận hành.
Khi cài đặt EU (cài đặt tỷ lệ), có thể ghi lại giá trị này dưới dạng giá trị dòng điện.
GL260 khác GL240 như thế nào?
Graphtec GL260 là phiên bản kế thừa nâng cao của GL240, giữ nguyên các tính năng đo đa kênh nhưng cải thiện mạnh mẽ khả năng sao lưu dữ liệu, bổ sung chức năng G-REMOTE, nâng cao tính toán liên kênh và tăng độ ổn định. GL260 được tối ưu hóa cho khả năng sử dụng và giám sát từ xa tốt hơn
Ứng dụng của của GL260
Kiểm tra nhiệt độ trong nông nghiệp [Vườn ươm] hay trong Vận tải bằng xe lạnh
Giám sát nhiệt độ lò
Kiểm tra môi trường phòng lab
Data logging trong dây chuyền sản xuất
So sánh GL260 và GL240
GL260 (New model)GL240 (Old model)Remote Control serviceG-REMOTEN/AAlarm HistoryEasy search of abnormal event dates and time historyN/ACalculationInter-CH (Formula using coefficients and 4-point input are available) StatisticalInter-CH, StatisticalWEB Service Function500ms update (approx. 6 times fast)3s updateHide Unnecessary MenuYESN/AMemory Loop FunctionEnables recording for a longer period of timesN/AHeLP QR CodeYESN/A
Hướng dẫn sử dụng GL260: Tại đây
